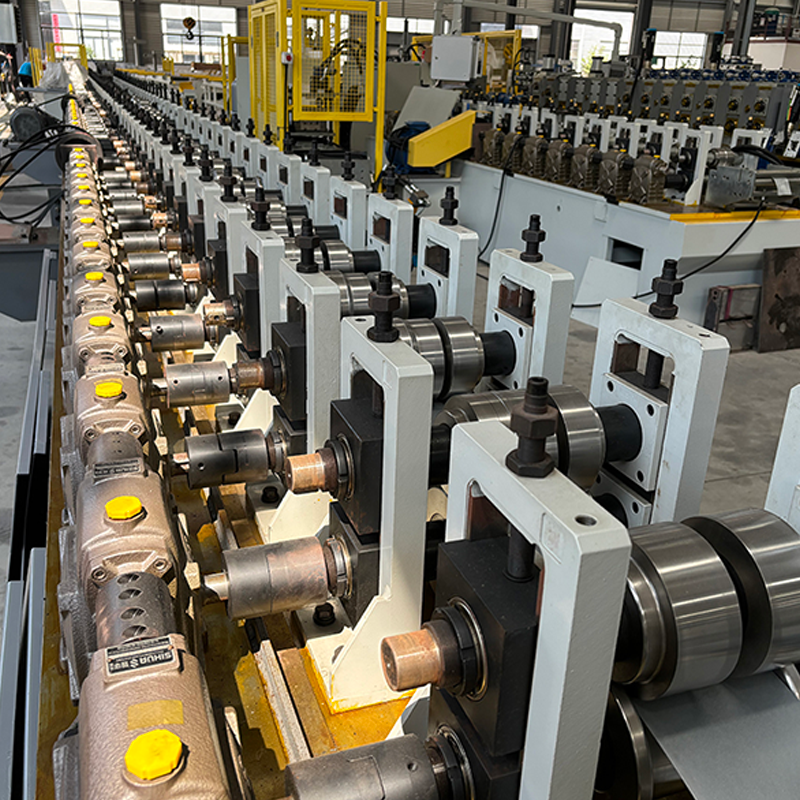

窓およびドアのプロファイル ロール成形機は、窓およびドアのフレームのプロファイルを製造するために設計された効率的な自動システムです。建設、住宅改善、ドアや窓の製造業界で広く使用されています。この機械は、高度な冷間ロール成形技術を使用して、金属コイル/シートをさまざまな仕様のプロファイルに正確に成形し、さまざまな建築設計や顧客の要件に対応します。
連続成形プロセスを通じて、この機械はプロファイルを迅速かつ高精度に製造します。標準サイズでもカスタム仕様でも、優れた寸法精度を備えた真っ直ぐで一貫した製品を提供し、形状の安定性と構造強度を確保し、建設業界および窓開け業界の厳しい品質基準を満たします。この装置は大量生産のための連続稼働をサポートし、手作業による介入を減らし、生産コストを削減します。
この機械には PLC 制御システムとユーザーフレンドリーなタッチスクリーン インターフェイスが装備されており、オペレータは生産パラメータを簡単に設定し、プロセスを調整できます。自動化された供給、切断、およびスクラップの排出により、生産性と材料の利用率が向上し、手動操作によって引き起こされるエラーが削減されます。さらに、この機械はさまざまな材料の種類や厚さに適応でき、幅広い窓やドアフレームのプロファイル設計をサポートします。
堅牢な構造と長い耐用年数を備えたこの装置は、高負荷の生産環境でも確実に動作します。これは現代の窓やドアの製造に不可欠であり、企業の効率と製品品質の向上に役立ちます。
サービスと導入実績
効率的な生産に特化し、世界の建設業界のアップグレードを支援します
現代の金属製造の状況において、エネルギー効率の高い機械への移行は、もはや環境への配慮だけではなく、経済的に不可欠な重要事項となっています。この分野における最も重要な進歩の 1 つは、 8軸サーボパンチングマシン 。継続的に電力を消費する従来の油圧プレスや機械プレスとは異なり、この技術は、パンチングプロセス中の電気エネルギーの利用方法にパラダイムシフトをもたらします...
続きを読むA 天井Tバーの製造工程 平らな亜鉛メッキ鋼コイルを、巻き戻し、矯正、打ち抜き、ロール成形、切断、積み重ねの連続シーケンスを通じて、正確な形状の T グリッド プロファイルに変換します。プロセス全体は自動的に実行され、すべてのステーションを同期する中央 PLC によって制御されます。開始時に、電動アンコイラーが最大重量のコイルを保持します。 10トン ...
続きを読む適切なロール成形機を選択することは、製品の品質、生産速度、全体的な収益性に直接影響を与える戦略的な決定です。高層ビルの鉄骨フレーム、インフラ用のケーブル トレイ、太陽光発電施設用の精密プロファイルを製造する場合、機械は材料、プロファイルの形状、必要な生産量の特定の要求に適合する必要があります。このガイドでは、次の重要な考慮事項について説明します。 金属プロファイル用のロール...
続きを読むA ロール成形機 は、コイル状のシートメタルの長いストリップを室温で均一な断面形状に徐々に曲げる連続金属成形システムです。個々のストロークで個別の部品を形成するスタンピングやプレス ブレーキとは異なり、ロール フォーミングでは、連続する一連のローラー ダイに金属を送り込み、出口で最終形状が現れるまで全体の曲げを少しずつ増分します。理解する ロールフォー...
続きを読むA 窓ドアプロファイルマシン は、窓およびドアフレームのプロファイルを製造するために設計された効率的な自動システムです。この装置は、高度な冷間圧延成形技術を利用して、金属コイルまたはシートをさまざまな仕様のプロファイルに正確に成形します。この技術は、優れた寸法精度を備えた真っ直ぐで一貫した製品を提供することにより、建設、住宅改修、ドア窓製造業界に貢献します。
Shanghai Sihua Precision Machinery Co., Ltd.は、自動高速フライングシャーロール成形機の開発を専門としています。 42 件の実用新案特許と 11 件の発明特許を保有する Sihua は、建設業界および窓開け業界の厳しい品質基準を満たす精密エンジニアリング ソリューションを提供しています。
| パラメータのカテゴリ | 仕様範囲 | テクニカルノート |
| 成形速度 | 毎分15〜30メートル | プロファイルの複雑さと材料の厚さに依存します |
| 材料の厚さ | 0.3mm～2.0mm | 亜鉛メッキ鋼、アルミニウム合金、カラーコーティングされたコイル |
| 素材の幅 | 100mm～500mm | プロファイル設計要件に基づいてカスタマイズ可能 |
| 形成ステーション | 12～18スタンド | プログレッシブローラーフォーミングにより、段階的な形状変形が保証されます。 |
| 真直度精度 | ±0.5mm/メートル | 窓とドアを適切に組み立てるために重要 |
| 切断精度 | ±1mm | 高速フライングシャー技術によりきれいな切断を実現 |
| ローラー材質 | Cr12MoVまたはSKD11 | 硬度 HRC58 ～ 62 で耐用年数を延長 |
| 制御システム | シーメンス/三菱/オムロン PLC | 100 種類の製品レシピを保存できるタッチスクリーン インターフェイス |
モダン 窓ドアプロファイルロール成形機 ユーザーフレンドリーなタッチスクリーンインターフェイスを備えた洗練された PLC 制御システムを採用しています。オペレーターは、生産パラメータを簡単に設定し、プロセスを調整し、機械の状態をリアルタイムで監視できます。システムは以下をサポートします。
自動化レベルにより、手動介入が大幅に削減され、材料の利用率が向上します。継続的な運用機能により、大量生産環境がサポートされ、ユニットあたりの製造コストが直接削減されます。
窓ドアプロファイルマシン さまざまな材料仕様にわたって優れた適応性を示します。
Shanghai Sihua Precision Machinery は、特定の建築設計に合わせてカスタマイズされた機械ソリューションを提供します。エンジニアリング チームは、プロファイル断面を分析して最適なローラー シーケンスを設計し、材料の応力とスプリングバック効果を最小限に抑えながら正確な成形を保証します。
完全な生産ライン ソリューションは、成形作業を超えて拡張されます。四華さんの 金属プロファイル自動包装機 窓ドア プロファイル ロール成形ラインとシームレスに統合され、以下を提供します。
この統合により、生産と出荷の間のボトルネックが解消され、輸送中に最終製品を保護しながらスループット率が維持されます。
Shanghai Sihua Precision Machinery が製造した機器は、建設業界の用途に不可欠な厳格な品質基準を遵守しています。
| 産業部門 | 特定の用途 | プロファイルの例 |
| 住宅建設 | 窓枠、ドア枠、スライドシステム | 開き窓のプロファイル、引き戸のレール |
| 商業ビル | カーテンウォールシステム、店頭フレーム | ユニット化されたカーテンウォールプロファイル、構造ガラス |
| 産業施設 | セキュリティドア、耐火フレーム | 強化鉄骨フレーム、非常脱出装置 |
| 家のリフォーム | 交換用窓、パティオドア | サーマル ブレーク プロファイル、マルチポイント ロック システム |
| OEM製造 | 組み立て用の標準化されたコンポーネント | コーナークリート、マリオンプロファイル、サッシフレーム |
機器の寿命を最大限に延ばすには、体系的なメンテナンス プロトコルが必要です。
生産効率は、材料固有の課題に対処するかどうかにかかっています。
業界は、より高い自動化レベルと持続可能な製造慣行に向けて進化し続けています。新しいトレンドには次のようなものがあります。
A 窓ドアプロファイルマシン は、開窓製品の精度要件に合わせて特別に設計されています。標準的なロール成形機は一般的な構造プロファイルを処理しますが、窓ドア システムでは、耐候性シール、熱性能、およびハードウェア統合に関してより厳しい公差が要求されます。これらの機械は通常、より多くの成形ステーション (14 ～ 18 対 10 ～ 12)、精密矯正機構、およびプロファイルの変形を防ぐ特殊な切断システムを備えています。フォーミング ロールは、ガラス ビード、サーマル ブレーク、ロック ハードウェアに対応する複雑なマルチチャンバー プロファイルを作成するために精密機械加工されており、標準的な建築フレームには不要な機能です。
生産速度の選択は、量の要件と品質の考慮事項のバランスをとります。毎日 5 ～ 10 トンを生産する初心者レベルの操作の場合、毎分 15 ～ 20 メートルで十分です。毎日 20 トンを目標とする大量生産メーカーは、フライングシャー切断システムを使用して毎分 25 ～ 30 メートルを考慮する必要があります。重要な要素には次のようなものがあります。
Shanghai Sihua は、オペレータが特定の製品構成に合わせて設定を最適化できる可変速度ドライブを提供しています。
技術的には可能ですが、実際には困難です。材料特性は大きく異なります。アルミニウムではより大きな成形半径と異なる潤滑が必要ですが、スチールではより高い成形圧力とスプリングバック補償が必要です。工具の変更には、ローラー セット全体の交換、駆動比の調整、切断システムの再調整が含まれ、このプロセスには 4 ～ 8 時間を要します。材料を頻繁に切り替える場合は、専用ラインの方が経済的です。ただし、Sihua のカスタマイズされた機械ソリューションは、限られた柔軟性を必要とするメーカー向けに、クイックチェンジ ツーリング システムと調整可能な成形パラメータを組み込むことができます。推奨されるアプローチは、頻繁に切り替えを行うのではなく、特定のシフトまたは日を各材料に割り当てます。
年次メンテナンスは通常、初期設備投資の 3 ～ 5% に相当します。ミッドレンジ マシン (80,000 ドルから 120,000 ドル) の場合、年間 2,500 ドルから 6,000 ドルの予算を立ててください。
適切なメンテナンスを行うと機械の寿命は 15 年を超えて延びますが、機器を放置すると 5 ～ 7 年以内に大規模なオーバーホールが必要となり、交換価格の 30 ～ 40% の費用がかかる場合があります。
各プロセスは異なる市場セグメントに対応します。冷間ロール成形は、優れた材料効率 (ビレット廃棄物を含む押出成形の場合 60 ～ 70% に対して収率 95%)、生産速度の向上 (5 ～ 15m/分に対して 20 ～ 30m/分)、設備投資の削減を実現します。スチールプロファイルは、大規模な商業開口部やセキュリティ用途に優れた構造強度を提供します。ただし、アルミニウム押出材は、複雑な中空チャンバーの設計、サーマルブレイクの統合、およびコーティングなしの耐食性において優れています。熱効率を求める傾向により、住宅市場ではアルミニウムが好まれていますが、商業および産業用途では、熱的に破壊される設計のロール成形鋼の採用が増えています。多くのメーカーは、市場の多様な需要に応えるために両方のテクノロジーを運用しています。
モダン machines incorporate comprehensive safety systems protecting operators and equipment:
CE 準拠の機械には、機械的、電気的、および騒音の危険をカバーするリスク評価が含まれています。 Sihua のエンジニアリング チームは、工場での受け入れテストを実施し、出荷前にすべての安全機能を検証します。
ROI のスケジュールは、稼働率と市場の状況によって異なります。典型的なシナリオには次のようなものがあります。
主な ROI 推進要因には、労働力の削減 (3 ～ 4 人の手動製造者が 1 人の機械オペレーターに置き換えられる)、材料歩留まりの向上 (手動処理と比較してスクラップの 5 ～ 8% 削減)、市場シェアの拡大を可能にする生産能力の拡大が含まれます。エネルギーコストの影響は最小限です (消費電力は 15 ～ 25 kW)。製造設備購入に対する資金調達オプションと政府の奨励金により、投資回収期間が 6 ～ 12 か月早まる可能性があります。
