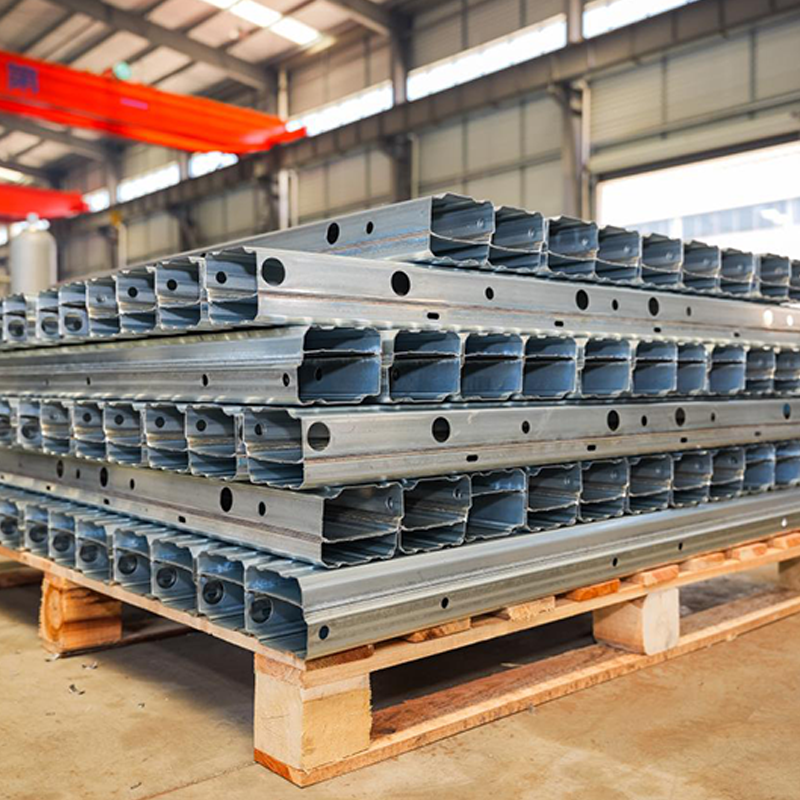

自動車用高強度プロファイルロール成形機は、自動車産業向けの高強度ボディプロファイルを製造するために設計されています。これは、車体フレーム、補強部品、その他の重要な耐荷重要素などの車両構造部品の製造に広く使用されています。この機械は、高度な冷間ロール成形技術を使用して、高張力鋼やその他の合金材料を自動車製造基準を満たすプロファイルに正確に成形し、優れた強度、剛性、寸法安定性を保証します。
この機械は、さまざまな厚さと仕様の金属コイル/シートを効率的に処理できるため、ボディ支持構造、シャーシ補強材、ドアフレームのプロファイルなど、幅広い自動車部品の製造に適しています。精密な成形により、一貫した寸法精度と表面品質が保証され、強度と安全性に対する自動車業界の厳しい要件を満たします。
PLC制御システムとユーザーフレンドリーなタッチスクリーンインターフェイスを搭載しており、操作はシンプルかつ直感的です。ユーザーは、さまざまな車両モデルに合わせて生産パラメータを柔軟に調整し、成形速度、曲げ角度、切断長さを正確に制御できます。自動化された供給、切断、およびスクラップの排出により、生産性が向上し、手動エラーが削減されます。
また、強度の高い生産環境でも長期間安定して稼動できるよう、堅牢で耐久性の高い構造を採用しており、メンテナンスコストの削減にも貢献します。製造されたプロファイルは車両の構造強度と全体的な安全性能を強化し、自動車メーカーの製品競争力の向上をサポートします。
サービスと導入実績
効率的な生産に特化し、世界の建設業界のアップグレードを支援します
現代の金属製造の状況において、エネルギー効率の高い機械への移行は、もはや環境への配慮だけではなく、経済的に不可欠な重要事項となっています。この分野における最も重要な進歩の 1 つは、 8軸サーボパンチングマシン 。継続的に電力を消費する従来の油圧プレスや機械プレスとは異なり、この技術は、パンチングプロセス中の電気エネルギーの利用方法にパラダイムシフトをもたらします...
続きを読むA 天井Tバーの製造工程 平らな亜鉛メッキ鋼コイルを、巻き戻し、矯正、打ち抜き、ロール成形、切断、積み重ねの連続シーケンスを通じて、正確な形状の T グリッド プロファイルに変換します。プロセス全体は自動的に実行され、すべてのステーションを同期する中央 PLC によって制御されます。開始時に、電動アンコイラーが最大重量のコイルを保持します。 10トン ...
続きを読む適切なロール成形機を選択することは、製品の品質、生産速度、全体的な収益性に直接影響を与える戦略的な決定です。高層ビルの鉄骨フレーム、インフラ用のケーブル トレイ、太陽光発電施設用の精密プロファイルを製造する場合、機械は材料、プロファイルの形状、必要な生産量の特定の要求に適合する必要があります。このガイドでは、次の重要な考慮事項について説明します。 金属プロファイル用のロール...
続きを読むA ロール成形機 は、コイル状のシートメタルの長いストリップを室温で均一な断面形状に徐々に曲げる連続金属成形システムです。個々のストロークで個別の部品を形成するスタンピングやプレス ブレーキとは異なり、ロール フォーミングでは、連続する一連のローラー ダイに金属を送り込み、出口で最終形状が現れるまで全体の曲げを少しずつ増分します。理解する ロールフォー...
続きを読む現代の自動車産業では、より軽量で、より安全で、より燃料効率の高い車両への需要により、製造技術における大幅な革新が推進されています。この進化の中心にあるのは、 車両 車高強度プロファイルマシン は、高度な材料から複雑で高強度のコンポーネントを製造するように設計された特殊なロール成形システムです。この記事では、この重要な機器を取り巻く核となる技術的側面、主要なパラメータ、業界の動向について、以下のような大手メーカーの専門知識を交えて詳しく説明します。 上海四華精密機械有限公司
車載用高張力プロファイルマシンの主な機能は、高張力鋼 (HSS) および先進高張力鋼 (AHSS) コイルを精密な構造コンポーネントに変換することです。従来のスタンピングとは異なり、ロールフォーミングは連続曲げプロセスであり、一貫した断面を備えた均一で軽量、剛性の高い部品を作成するのに最適です。
メーカーのような 上海四華精密機械有限公司 はこの分野に特化しており、42 件の実用新案特許と 11 件の発明特許を保有しており、これらの重要な安全部品の精密成形と自動化における継続的な革新を反映しています。
高強度プロファイル機械の効率と出力品質は、相互接続されたパラメータの正確なセットに依存します。これらのパラメータは、生産ラインの設計と、厳しい自動車規格を満たす能力の指針となります。
| パラメータのカテゴリ | 特定のパラメータと説明 |
|---|---|
| 材質の種類 | 高張力鋼 (HSS)、先端高張力鋼 (AHSS)、熱間成形鋼、および複合相鋼。機械は、多くの場合 980 MPa、ホットスタンプ同等品では 1500 MPa を超える降伏強度に対応する必要があります。 |
| 材料の厚さ | 通常の範囲は次のとおりです 0.8mm～3.5mm 自動車の構造部品向けで、一部の補強材にはさらに厚いゲージが必要です。 |
| 材料幅（ストリップ） | 最終的な展開プロファイルによって異なりますが、通常は最大 400mm ただし、フロアクロスメンバーなどの特定のコンポーネントの場合は幅が広くなる場合があります。 |
| パラメータのカテゴリ | 特定のパラメータと説明 |
|---|---|
| 成形速度 | によって開発されたような最新の自動化ライン 上海四華 、からの速度で動作します。 15m/分～40m/分 、スループットと材料のスプリングバック特性のバランスをとります。 |
| フォーミングステーション (パス) | 複雑な自動車プロファイルには次のことが必要です 12 ～ 24 の成形ステーション 。パスを増やすと徐々に変形し、高強度材料の応力とスプリングバックが最小限に抑えられます。 |
| 切断公差（長さ） | 高精度のフライングカットオフダイスにより、長さの公差が保証されます。 ≤ ±1 mm/3000 mm 一貫したアセンブリの適合を保証します。 |
| 角度とねじれの許容値 | の角度公差を維持する ≤ ±0.5° そして下でひねります 1mm/m これは、最終車両の構造的完全性と組み立てにとって非常に重要です。 |
| パラメータのカテゴリ | 特定のパラメータと説明 |
|---|---|
| ロールの材質と処理 | ロールは通常、Cr12MoV や SKD11 などの工具鋼で作られ、AHSS 成形の高圧に耐えられるように硬化および精密研磨されています。 |
| 制御システム | 上級者向け ユーザーフレンドリーな HMI タッチスクリーンを備えた PLC 。これにより、複数の部品レシピの保存、リアルタイムのパラメータ調整 (速度、長さ)、および統合された故障診断が可能になります。 上海四華's 自動化された機械。 |
| 素早い切り替え | 最新のシステムは、ジャストインタイムの自動車製造における重要な要素である、さまざまな生産実行間のダウンタイムを最小限に抑えるために、ツーリングやスタックを迅速に変更できるように設計されています。 |
超高張力鋼の成形には、主にスプリングバックと材料硬度という特有の課題があります。
根本的な違いは堅牢性と精度にあります。標準的なロールフォーマーは、建設用のような軽量で低強度の材料 (乾式壁プロファイルなど) 用に設計されています。あ 車両 車高強度プロファイルマシン AHSS を曲げるのに必要な巨大な力 (1000 MPa 以上) に耐えられるよう、より重いフレーム上に構築されています。より強力な駆動システム、摩耗に耐えるために特別にコーティングされ硬化された工具鋼ロール、材料のスプリングバックを正確に管理するためのより高いトルク要件を備えたより高度な PLC 制御を備えています。メーカーのような 上海四華精密機械有限公司 このニッチ分野における広範な特許ポートフォリオが証明しているように、これらの要求の厳しい自動車用途に特化して機械を設計しています。
ロール成形では、単一の高張力鋼から複雑な閉断面形状を作成できますが、スタンピングでは不可能であるか非常にコストがかかります。サイドインパクトビームやルーフアーチなどのこれらの設計されたプロファイルは、衝突エネルギーをより効果的に吸収して分散するように設計されています。鋼の粒子構造は打ち抜き加工ではなく連続的に形成されるため、この部品は弱点なく材料強度を最大限に保持します。これにより、車両の乗員セルの周囲に「強度の檻」が形成され、全体的な衝突安全性と乗員保護が強化されると同時に、軽量化による燃料効率の向上が可能になります。
生産速度は部品の複雑さ、材料の強度、ラインの自動化によって異なります。ドアビームやシャーシレールなどの一般的な構造部品の場合、最新の自動ラインは次のライン速度で動作します。 毎分15メートルと40メートル 。ただし、これは成形速度です。有効生産率は各部品の切断長さによっても異なります。得意とする高速フライングダイによるPLC制御ライン 上海四華 により、材料を停止することなく切断がオンザフライで行われるようになり、全体のスループットが最大化され、自動車の大量生産に必要な生産リズムが達成されます。
高強度ロール成形は、一定の断面を持つ長い角柱部品を製造するのに好ましい方法です。最も一般的なアプリケーションには次のものがあります。
これらの部品は、プロセスの一貫性、材料の利用、および成形プロセス中に穴やノッチなどの局所的な特徴を組み込む能力の恩恵を受けます。
サプライヤーの選択は戦略的な決定です。主な要素には次のようなものがあります。
