ケーブル トレイ ロール成形機: 完全な業界知識ガイド

の ケーブルトレイロール成形機 は、現代の建築、電気インフラ、工業生産に不可欠な機器です。建物、データセンター、発電所、産業施設内の組織化されたケーブル配線システムのバックボーンであるケーブル トレイを効率的に生産できるように設計されています。このガイドでは、機械のテクノロジー、技術パラメータ、一般的な運用上の課題、業界のトレンドについて詳しく説明し、以下のような大手メーカーの専門知識を取り入れています。 上海四華精密機械有限公司

1. 製品概要: ケーブルトレイロール成形機

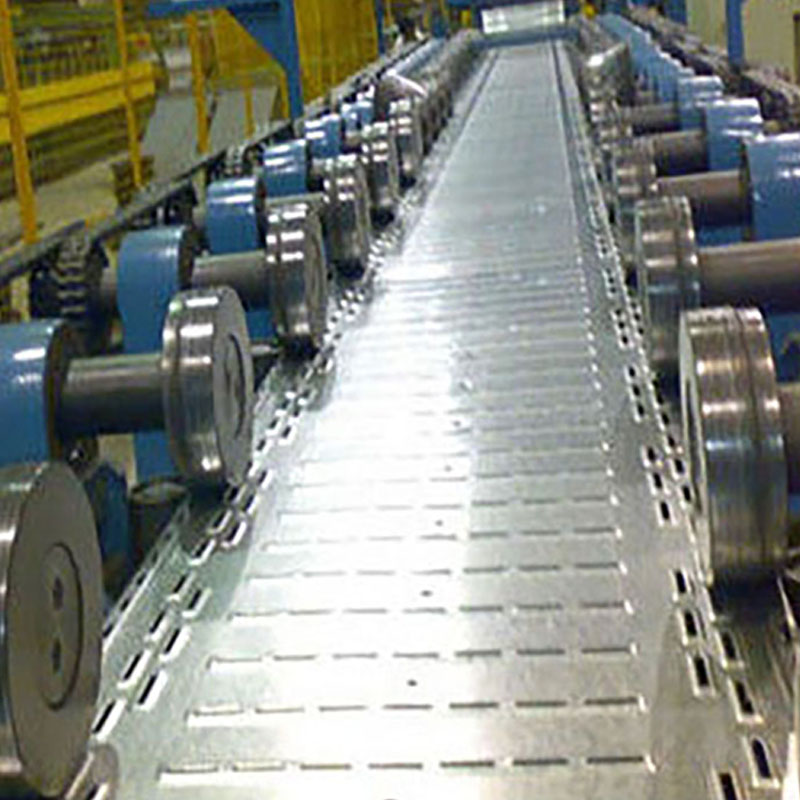

ケーブル トレイ ロール成形機は、亜鉛メッキ鋼、アルミニウム、ステンレス鋼などの金属コイルを完成品のケーブル トレイに加工する連続生産ラインです。このプロセスには、巻き戻し、レベリング、ロールフォーミング（一連のプログレッシブローラーを通して金属を曲げる）、パンチング（穴あきトレイの場合）、および所定の長さに切断することが含まれており、すべて単一の自動システムに統合されています[引用:3][引用:9]。

主な製品情報

2. ケーブル トレイ生産ラインの重要な技術パラメータ

適切な機械を選択し、生産を最適化するには、主要な技術パラメータを理解することが重要です。次の表は、業界標準とメーカー仕様からのデータをまとめたものです。

材料と加工パラメータ

生産および精度パラメータ

自動化と制御パラメータ

3. 一般的な障害、メンテナンス、トラブルシューティング

他の複雑な機械と同様に、ケーブル トレイ ロール成形ラインでも運用上の問題が発生する可能性があります。定期的なメンテナンスと一般的な障害を明確に理解することが、一貫した効率的な生産を確保するための鍵となります [引用:2][引用:4][引用:6]。

障害の分析と解決策

予防メンテナンスのヒント

• 定期的な清掃: 詰まりや摩耗を防ぐために、供給経路、ローラー、切断領域に破片や金属の削りくずがないようにしてください [引用:2]。
• 潤滑： 摩擦を軽減し、過熱を防ぐために、ベアリング、チェーン、ギアボックスを含むすべての可動部品に適切に潤滑されていることを確認してください [引用:2]。
• 摩耗部品の検査: ローラー、カッティングブレード、パンチに摩耗や損傷の兆候がないか定期的にチェックし、積極的に交換してください[引用:2][引用:6]。
• 電気システムのチェック: 配線、接続、およびコントロール パネルに損傷や接続の緩みの兆候がないかどうかを検査します。電気キャビネットの冷却ファンが機能していることを確認してください [引用:2][引用:6]。
• 油圧システムのメンテナンス: 油圧システムを備えた機械の場合は、定期的に液面をチェックし、漏れがないか検査し、ポンプとバルブが正しく機能していることを確認してください [引用:2][引用:8]。

よくある質問

ケーブル トレイ ロール成形機の通常の生産速度はどれくらいですか?

生産速度は、機械の構成と生産されるトレイの複雑さに応じて大きく異なります。標準的なソリッド ケーブル トレイまたは穴あきケーブル トレイの場合、最新のマシンは通常、 毎分10メートルと20メートル [引用:3][引用:5]。高速モデルまたはより単純なプロファイルを作成するモデルは、最大 30 m/min の速度に達することができます [引用:8]。ただし、有効出力は、パンチング操作の頻度やカット長さなどの要因にも依存します。これらは、全体の効率を維持するために PLC 制御システムによってシームレスに管理されます。

ケーブル トレイ マシンに適した材料の厚さの範囲を選択するにはどうすればよいですか?

の choice depends entirely on your target market and the types of cable trays you plan to manufacture.

• 軽～中負荷 (0.5 mm - 1.5 mm): トレイが通信や低電圧配線をサポートする商業ビル、オフィス、軽工業用途に適しています [引用:10]。
• 耐久性の高い (1.5 mm ～ 3.0 mm): トレイが重い電力ケーブルを支え、過酷な環境に耐える必要がある産業プラント、発電施設、石油・ガス施設に必要です[引用:3][引用:5]。

経験豊富なメーカーが提供するような多用途のマシンは、より広範囲のプロジェクトを処理するためのデュアルレンジ機能または調整可能なシステムを提供する場合があります[引用:10]。

ロール成形ケーブル トレイで最も一般的な品質問題は何ですか?また、それらを防ぐにはどうすればよいですか?

の most frequent quality issues are inconsistent dimensions (like twisting or bowing) and inaccurate cut lengths or hole patterns. These are often caused by ローラーの位置ずれ、不適切な材料張力、または磨耗した工具 [引用:2][引用:4]。予防には、ローラーを定期的に検査して調整し、アンコイラーからランナウトテーブルまで一貫した張力を確保し、切断工具や穴あけ工具を鋭利で適切に固定した状態に保つ、厳密なメンテナンスルーチンが必要です。堅牢な PLC 制御システムを備えたマシンに投資すると、主要なパラメータを自動的に監視および調整することで一貫性を維持することもできます [引用:3][引用:10]。

1 台のケーブル トレイ マシンで異なるトレイ サイズ (幅と高さ) を製造できますか?

はい、最新のケーブル トレイ ロール成形機の多くは、柔軟性を念頭に置いて設計されています。多くの場合、オペレーターが最小限のダウンタイムで異なるプロファイルの幅と高さを切り替えることができる調整可能なローラーやクイックチェンジツーリングシステムを備えています[引用:5][引用:9]。一部の先進的なカンチレバー設計は、電子コントローラーを介して幅を自動的に調整できます [引用:7]。ただし、調整範囲は機械の元の設計によって制限されます。サイズが大幅に異なる場合は、追加のローラーセットまたは異なるライン構成が必要になる場合があります。

メーカーにはどのようなアフターサポートや保証を期待すればよいですか?

評判の良いメーカーは通常、包括的なサポート パッケージを提供しています。通常、これには次のものが含まれます。

• 保証: 標準の 1 年間保証は部品をカバーし、場合によっては重大な障害に対するオンサイト サービスも提供します [引用:3][引用:5][引用:10]。
• 設置と試運転: マシンのセットアップと施設での稼働を支援するテクニカル サポート。
• トレーニング: オペレーターやメンテナンス スタッフ向けのオンサイトまたはリモートのトレーニング。
• スペアパーツの入手可能性: ローラー、ブレード、電気部品などの重要なスペアパーツの在庫をすぐに入手できます。
• リモート診断: 先進的なメーカーは、リアルタイムで問題のトラブルシューティングを行うために、インターネットに接続された PLC を介したリモート サポートを提供する場合があります [引用:3]。

製造業者とこれらの点を明確にすることを常にお勧めします。 上海四華精密機械有限公司 、購入を確定する前に。
