直立ラックロール成形機: コンポーネント、プロファイル、購入ガイド

とは何ですか 直立ラックロール成形機 ?

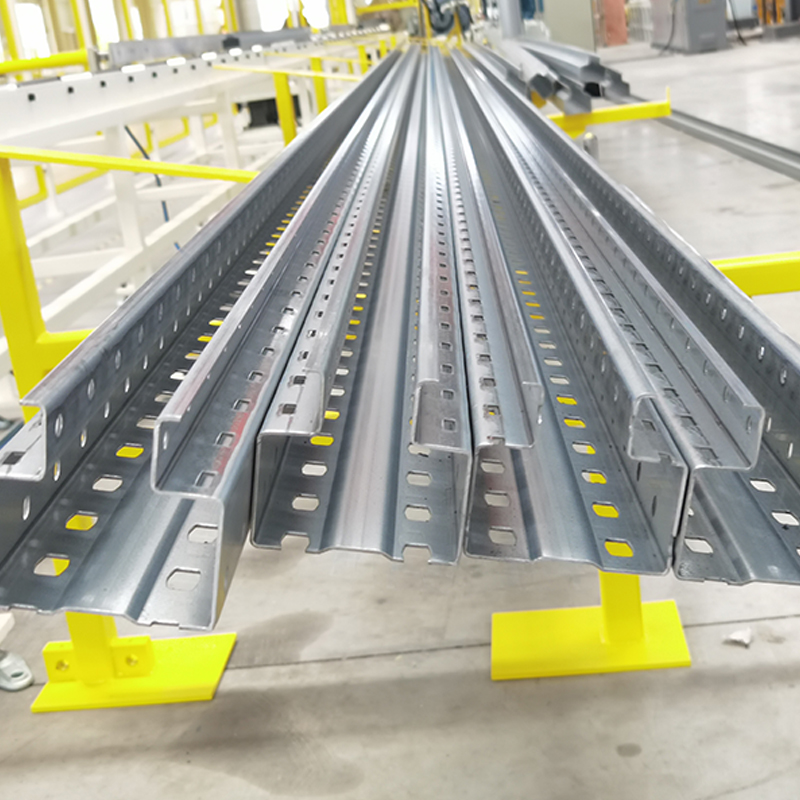

直立ラック ロール成形機は、パレット ラック、棚システム、産業用保管構造物で使用される垂直柱プロファイルを製造するために特別に設計された冷間ロール成形システムです。これらの直立柱 (通常は C セクション、オープンバック、またはパンチングされたティアドロップまたは丸穴パターンが一定の間隔で施されたボックスセクションのプロファイル) は、倉庫または配送センター内のすべてのラック システムの構造的バックボーンです。一貫した形状、正確な穴の間隔、正しい材料の厚さを備えた製品を製造することは交渉の余地がありません。許容範囲外のアップライトが 1 つあると、ラック ベイ全体の耐荷重が損なわれてしまいます。

汎用ロールフォーミングラインとは異なり、アップライトラックマシンは、 パンチング前またはパンチング後のステーションを成形シーケンスに直接導入 これにより、ティアドロップ スロット、丸穴、ビーム コネクタとブレース コンポーネントを受け入れる固定開口部が、製造されるすべての支柱の全長に沿って正確なピッチ間隔で刻印されるようになります。成形とパンチングを 1 回のパスで組み合わせることで、二次的な作業が不要になり、取り扱いによる損傷が軽減され、個別の作業では達成できないスループット レートが達成されます。

直立ラックロール成形ラインの主要コンポーネント

完全な直立ラックロール成形ラインは一連の統合されたステーションであり、それぞれがコイルストリップから完成したカラムプロファイルまで材料を変換する際に特定の機能を実行します。各ステーションの役割を理解すると、どこに品質が組み込まれているか、また仕様不足によってどこが損なわれる可能性があるかが明確になります。

アンコイラーとストレートナー

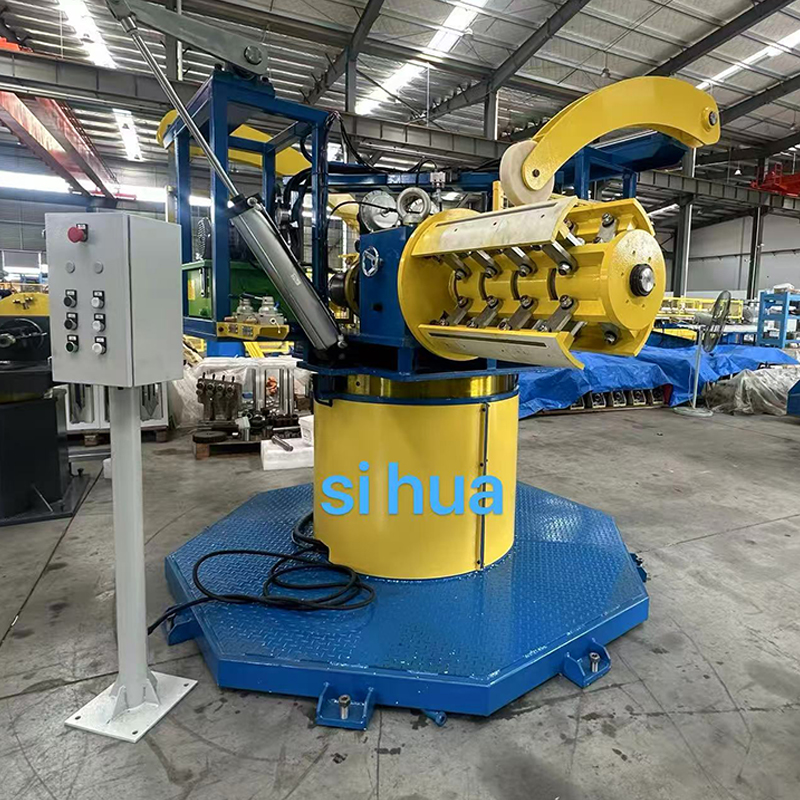

亜鉛メッキまたは塗装済みの鋼ストリップ (通常、厚さ 1.5 ～ 3.0 mm、幅 100 ～ 200 mm) のコイルは、走行中のストリップの張力を制御する油圧式アンコイラーに取り付けられます。複数のロールを備えた電動ストレートナーは、ストリップが成形ステーションに入る前に、コイルセット (巻き付けによって生じた湾曲) を除去します。この段階での矯正が不十分だと、完成したプロファイルに反りやねじれが生じ、断面を廃棄することなく下流で修正することはできません。

プレパンチプレス

ほとんどの直立ラックラインでは、平らなストリップの方が成形された C セクションよりも正確に打ち抜くのがはるかに簡単であるため、ティアドロップ スロットと補助穴は成形後ではなく、成形前に打ち抜かれます。プレパンチ プレスは、ラック設計で指定された正確な穴パターンを生成するように配置された硬化工具鋼パンチを備えたサーボ駆動または油圧ダイセットを使用します。パンチピッチ精度 (通常、2,400 mm の直立長さにわたって ±0.5 mm 以内が必要) は、各プレスストロークの前にプログラムされた穴間隔によってストリップを割り出すサーボフィードシステムによって制御されます。

ロールフォーミングミル

成形ミルは機械の中核であり、剛性の高いミル スタンドに取り付けられた一連の上下一対のロール ツーリング ステーションで構成されます。各ステーションは、最終的なプロファイル形状が得られるまで、小さな角度増分 (通常はパスごとに 10 ～ 20°) でストリップを徐々に曲げます。直立ラックプロファイルには次のものが必要です 12～22のフォーミングステーション プロファイルの複雑さ、材料の厚さ、成形中に鋼が受ける加工硬化の程度によって異なります。ロール ツールは GCr15 または D2 工具鋼から製造され、HRC 58 ～ 62 に焼入れされ、精密公差まで研削されて、数百万メートルの生産にわたってプロファイルの一貫性を維持します。

ポストフォーミングパンチングまたはノッチングステーション

一部の直立デザインでは、成形後に追加のパンチング操作 (ベース プレート取り付け用の端のノッチング、ウェブの二次穴パターン、ブランド識別用のエンボス加工など) が必要になります。これらの操作は、成形機の出口の直後に配置された二次パンチプレスで実行されますが、プロファイルは依然としてラインのガイドシステムによってサポートされており、成形された部分が取り外されて別のプレスに再供給された場合に発生する歪みを防ぎます。

フライングシアーまたはコールドソーカットオフ

完成したプロファイルは、フライング シアー (ライン速度で移動しながら切断するため、成形プロセスを停止することなく高スループットを可能にする) またはコールドソー (よりきれいでバリのない切断が可能ですが、切断サイクルごとにラインを減速する必要がある) のいずれかによって所定の長さに切断されます。直立した長さは 2,400 ～ 6,000 mm が一般的です。 ±2 mm の長さの再現性は、ラック製造のコンプライアンスに対する標準的な期待値です。

PLC制御システムとHMI

最新のアップライト ラック ラインは、製品範囲の各アップライト SKU の製品レシピ (パンチ ピッチ、穴パターン、カット長、ライン速度パラメータ) を保存するタッチスクリーン HMI を備えた PLC (通常は Siemens S7 または三菱 Q シリーズ) によって制御されます。レシピベースの操作により、同じツーリング セット上のプロファイル バリアントの切り替え時間が数分に短縮され、トレーサビリティの目的で生産数、障害ログ、品質データが保存されます。

製造されるプロファイルの種類と材料の仕様

直立ラック ロール成形機は、特定のプロファイル ツーリング セットを中心に構築されています。世界的なラック生産で最も一般的な直立プロファイルは次のとおりです。

最も一般的な入力材料は、 S350GD または S420GD 溶融亜鉛メッキ鋼コイル EN 10346 に準拠、亜鉛コーティング クラス Z275 (両面合計 275 g/m²)。高降伏鋼グレードにより、より薄いゲージ仕様で同等の耐荷重を達成できるため、製造される支柱の 1 メートルあたりの材料コストが削減されます。これは、ラック メーカーの典型的な生産量における重要な要素です。

生産速度、段取り替え、生産計画

直立ラックロール成形のライン速度は、成形ミルの能力ではなく、主にプレパンチプレスのストローク速度によって決まります。明確に指定された直立ラックラインの一般的な生産パラメータは次のとおりです。

• 成形ライン速度: プロファイルの複雑さとパンチ密度に応じて 15 ～ 40 m/分
• 正味出力: コイルの交換、レシピの切り替え、および計画された停止を考慮して、1 シフト (8 時間) あたり 800 ～ 2,500 メートルの完成したアップライト
• プロファイル切り替え時間: 工具セットの交換 (プロファイル幅またはゲージの変更) には 2 ～ 4 時間。同じ工具セット内でのレシピ変更 (長さまたはピッチが異なる場合) は 10 分未満
• 工具の耐用年数: 材料の硬度と亜鉛コーティングの摩耗性に応じて、再研磨が必要になる前に、ロール ツール セットあたり 300 ～ 800 万メートルを走行

複数の直立 SKU を生産するメーカーの場合、成形ロールのセット全体が取り外し可能なカセットに事前に組み立てられ、ユニットとして交換されるクイックチェンジ ツーリング カセット システムを使用すると、プロファイルの切り替えを 30 分未満に短縮でき、混合製品の生産スケジュールでの設備の稼働率が大幅に向上します。

ラックアップライト生産の品質管理とコンプライアンス

パレットラック支柱は、国際安全規格の対象となる構造コンポーネントです。次の要件を満たすために、生産品質を明確に管理し、文書化する必要があります。

• EN 15512 (ヨーロッパ) および RMI ANSI MH16.1 (北米) 調整可能なパレットラックの構造設計とテスト要件を管理します。アップライトのメーカーは、自社のプロファイルがラック設計の計算に使用される定格断面係数、慣性モーメント、および座屈抵抗値を達成していることをテストを通じて実証する必要があります。
• 穴位置公差: ティアドロップ スロットの位置は、さまざまなラック高さおよびさまざまな生産バッチでビーム コネクタが確実にかみ合うように、公称ピッチの ±0.5 mm 以内に保つ必要があります。これには、基準規格に対するピッチチェックテンプレートを使用した定期的な工程内測定が必要です。
• プロファイル寸法検査: 幅、深さ、フランジ角度、および反り/ねじれの測定は、各コイルの開始時と、少なくとも製造の 500 メートルごとに測定し、製品の製造仕様で定義されている許容限界に対して結果を記録する必要があります。
• 材料のトレーサビリティ: 各生産バッチは、受け取ったスチール コイル証明書まで追跡可能である必要があり、これにより、現場でのあらゆる故障の調査が可能になり、最終顧客や規制機関に対するデュー デリジェンスの実証が可能になります。

直立ラックロール成形機の指定: 尋ねるべき重要な質問

直立ラックロール成形機の選択には、自動化レベル、パンチ能力、制御仕様に応じて、通常 150,000 ドルから 600,000 ドルの範囲の資本投資がかかります。次の質問により、本格的なサプライヤーと、表面的には似ているが設計が不十分な機器を提供するサプライヤーを区別できます。

• パンチプレスのトン数と最大同時パンチ面積はどれくらいですか? 緻密なティアドロップ パターンには、すべてのパンチが同時に発射される場合に想定されるプレスの公称能力よりも高いトン数が必要です。
• ロールツールの材質と硬度はどのくらいが標準ですか?また、保証寿命はどれくらいですか? 信頼できるメーカーは、再研磨あたりの最小メートル数を見積もっており、保証期間を付けています。
• どの PLC および HMI ブランドが使用されていますか?また、あなたの国ではローカル サービスやスペアパーツが入手可能ですか? 馴染みのない国内 PLC ブランドによって制御されているラインは、メーカーの本拠地市場以外で維持するのが難しく、費用がかかる場合があります。
• 承認される前に、定格速度で特定のプロファイルを実行するラインをデモンストレーションできますか? 評判の良い機械メーカーであれば、合意された品質と速度の基準に基づく工場受入れテスト (FAT) を支払い条件として受け入れます。
• どのような試運転サポート、オペレータートレーニング、スペアパーツパッケージが含まれていますか? ロールフォーミングラインが適切な試運転サポートなしで導入され、初年度のスペアパーツキットが必要な場合、予算と適切なサポートを受けた機械の購入の差額よりも、生産損失によるコストが大幅に高くなります。

直立ラックロール成形機は、最終的には、持続的な生産速度で製造されるプロファイルの一貫性によって決まります。購入価格だけではなく、寸法公差、工具の寿命、制御システムの標準に照らして厳密に指定することは、ラック製造業者が生産ラインのセットアップまたはアップグレードにおいて行う最も重要な決定です。
