金属シートロール成形機: 仕組み、種類、購入ガイド

金属板とは ロール成形機 ?

金属シート ロール成形機は、一連の対になったローラー ステーションを通過させることによって、平らな金属コイルを特定の断面プロファイルに徐々に成形する連続冷間成形システムです。各ステーションは、機械の出口端で目的の形状が得られるまで、金属ストリップを段階的に (通常はパスごとに数度ずつ) 曲げます。このプロセスでは加熱は必要なく、金属の機械的特性と工具の精度に完全に依存して、一貫した寸法精度の高いプロファイルを高速で生成します。

ロールフォーミングは、長く均一な形状を大量に生産するために利用できる最も効率的な金属加工プロセスの 1 つです。単一の生産ラインで処理できる 完成したプロファイルは毎分 10 ～ 100 メートル 、材料の厚さ、プロファイルの複雑さ、切断方法によって異なります。プロセスは連続的であり、工具は固定されているため、寸法の一貫性は非常に高く、オペレーターの介入を最小限に抑えながら、数千メートルの走行にわたってプロファイル断面が厳しい公差に保たれます。

金属シートのロール成形機は、世界中の建設、製造、インフラ業界で、構造セクション、屋根および外装パネル、ドアおよび窓のフレーム、ラックおよび棚のコンポーネント、自動車部品、ソーラーパネル取り付けレール、ケーブルトレイ、およびその他の何百ものプロファイルを製造するために使用されています。

ロール成形機の仕組み: プロセスのステップバイステップ

ロール成形プロセスを理解することは、特定の用途に適した機械構成と工具を選択するのに役立ちます。完全な生産ラインは、金属を未加工のコイルから最終的な長さに合わせて切断されたプロファイルに仕上げる複数の統合ステーションで構成されています。

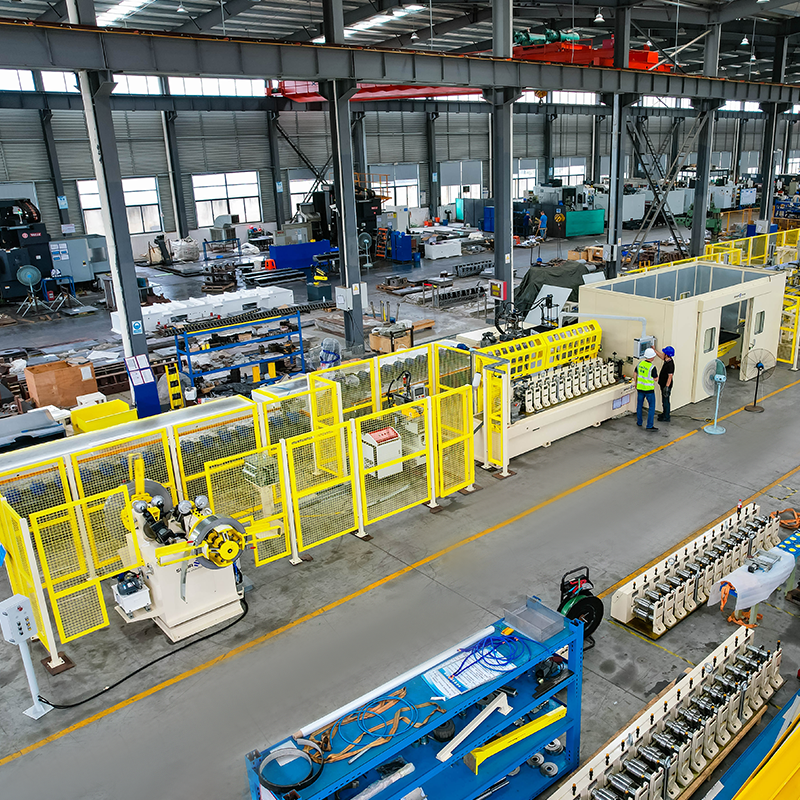

1. アンコイラー

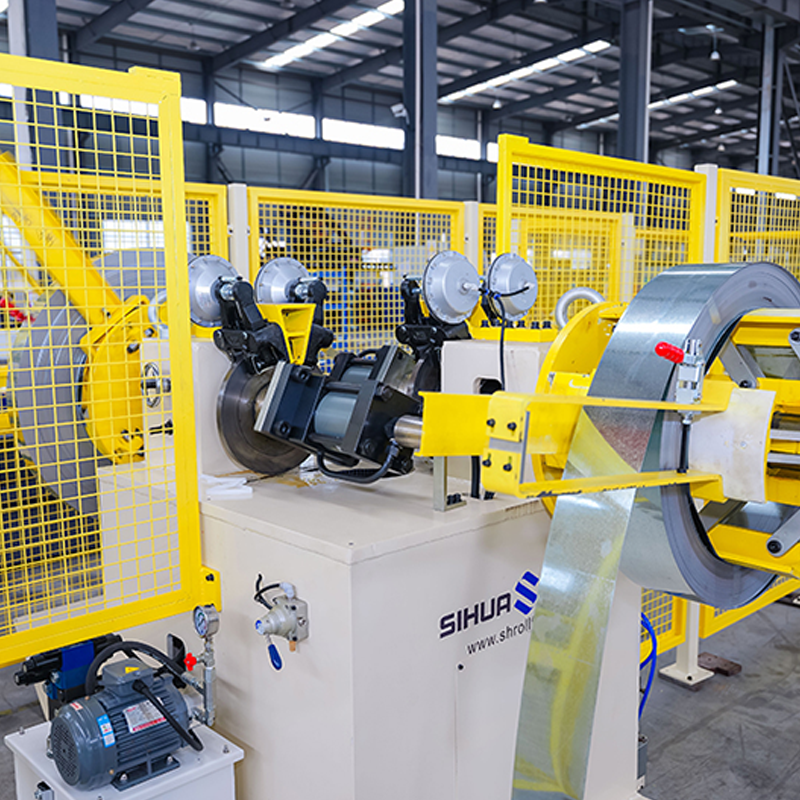

このプロセスは、金属コイルを保持して供給するデコイラーから始まります。マンドレルがコイルのコア内で拡張してコイルをしっかりとグリップし、アンコイラーが回転して制御された速度でストリップを繰り出します。アンコイラーは、コイルの耐荷重 (産業用ラインでは通常 3 ～ 15 トン) によって評価され、電動式 (動力付きデコイラー) または受動式 (フォーミング ラインからのストリップの張力がアンコイルを駆動する) の場合があります。

2. レベラー・レベラー

コイル状の金属には残留曲率 (コイルセット) があり、コイル化プロセスでクロスボウまたはエッジウェーブの欠陥が発生する可能性があります。マルチロール矯正機は、成形を開始する前にこれらの平坦度の欠陥を除去します。これは、特にパネルの平坦度が耐候性と外観に直接影響を与える屋根シートのロール成形において、一貫したプロファイル形状を達成するために重要です。

3. プレパンチングプレス（オプション）

多くのロール成形ラインには、成形ステーションの前にサーボ駆動のパンチ プレスが組み込まれており、アクセスしやすい状態で平らなストリップに穴、スロット、またはエンボスを追加します。形成された形状に対して正確に配置する必要があるフィーチャーの場合は、成形後のパンチングよりも事前パンチングの方が優先されます。

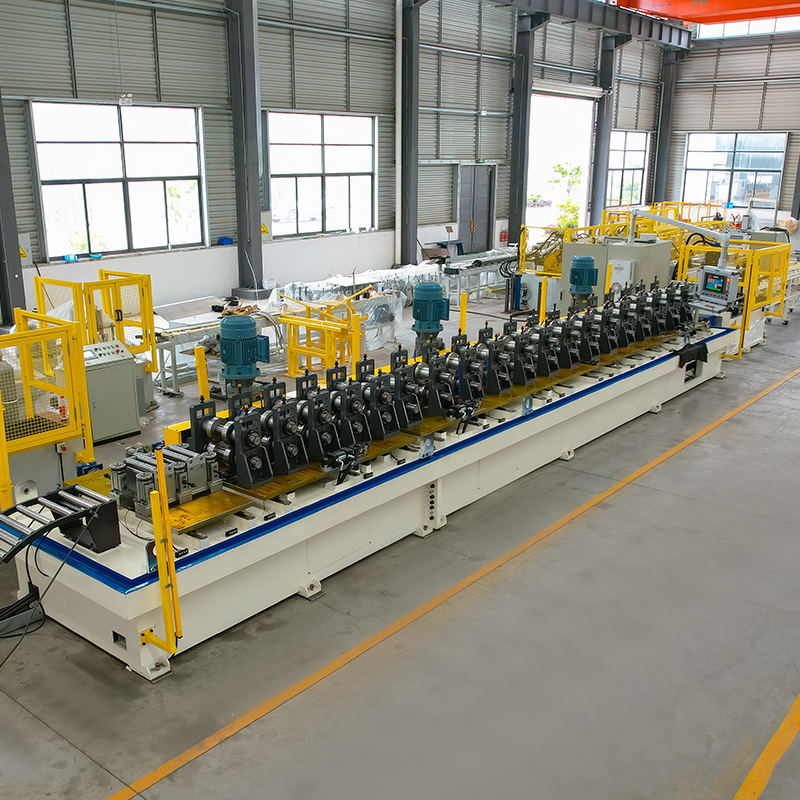

4. ロールフォーミングステーション

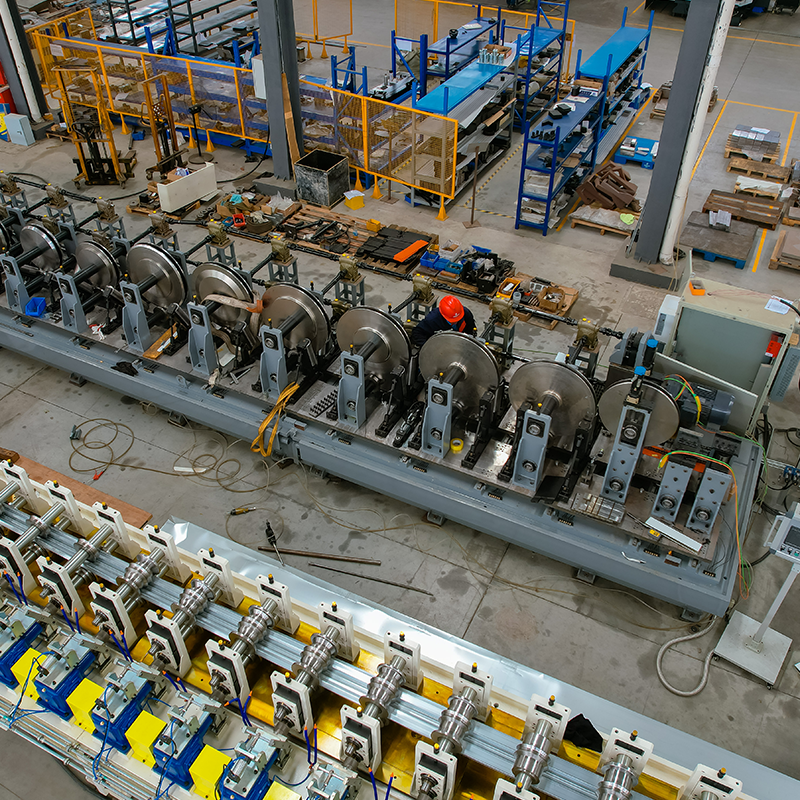

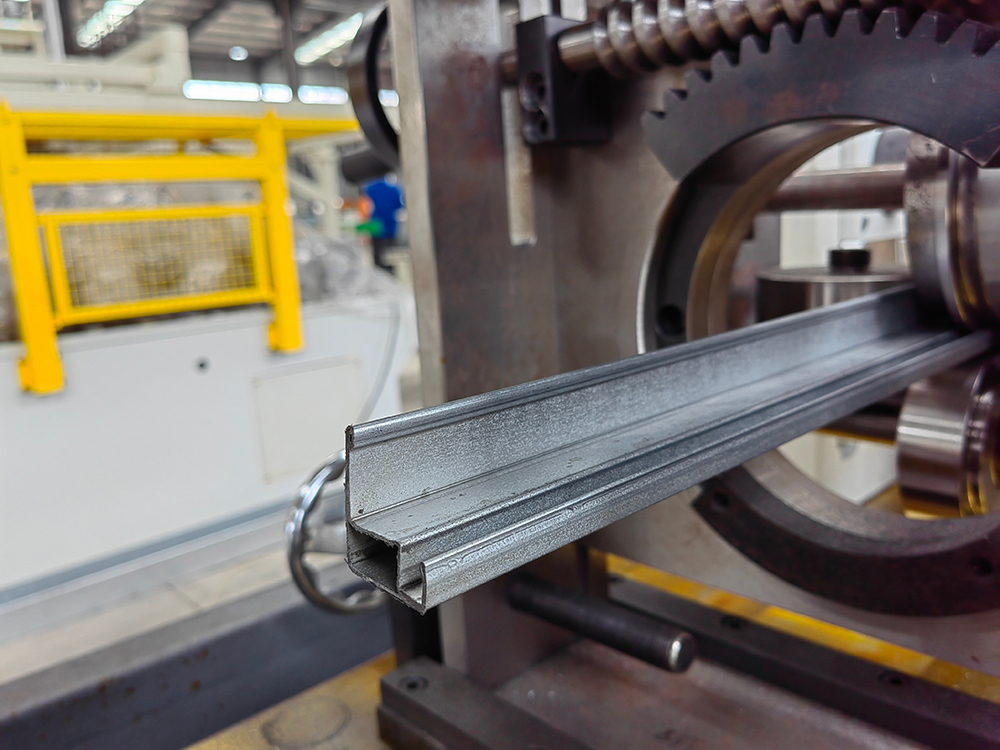

機械の中核となるのはロール成形ミルです。これは直線状に配列された成形スタンドであり、各スタンドには水平シャフトに取り付けられた 1 対の精密に機械加工されたローラーが含まれています。上部ローラーと下部ローラーは、成形シーケンスの特定の段階でストリップの形状に一致するような形状になっています。ストリップが連続する各ステーションを通過するにつれて、断面は最終形状に近づくように徐々に曲げられます。 必要局数 プロファイルの複雑さ、材料の厚さ、降伏強度、および合計曲げ角度によって異なります。単純なプロファイルでは必要なステーションが 8 個程度である場合もありますが、複雑な建築セクションでは 24 以上のステーションが必要になる場合があります。

5. 成形後のパンチングまたはノッチング (オプション)

エンドノッチ、コーナークリップ、または特定のフランジ位置の穴など、成形後に追加しやすい機能は、ラインに統合された成形後ステーションで追加され、正確なストリップ位置で作動するようにエンコーダーによってタイミングが調整されます。

6. カットオフシステム

ラインの出口端では、カットオフ システムが連続プロファイルを個々の長さに分離します。主に次の 2 つのタイプが使用されます。 フライングカットオフダイス ライン速度に合わせて加速し、切断してから後退するため、ストリップを停止することなく完全に連続生産が可能になります。また、切断するためにストリップを一時的に停止するストップ アンド カット (プレカット) システムも備えています。フライング カットオフ システムは、高速ラインや、停止と再起動によりスループットと表面品質が低下する長いパネルを生産するラインでは標準です。

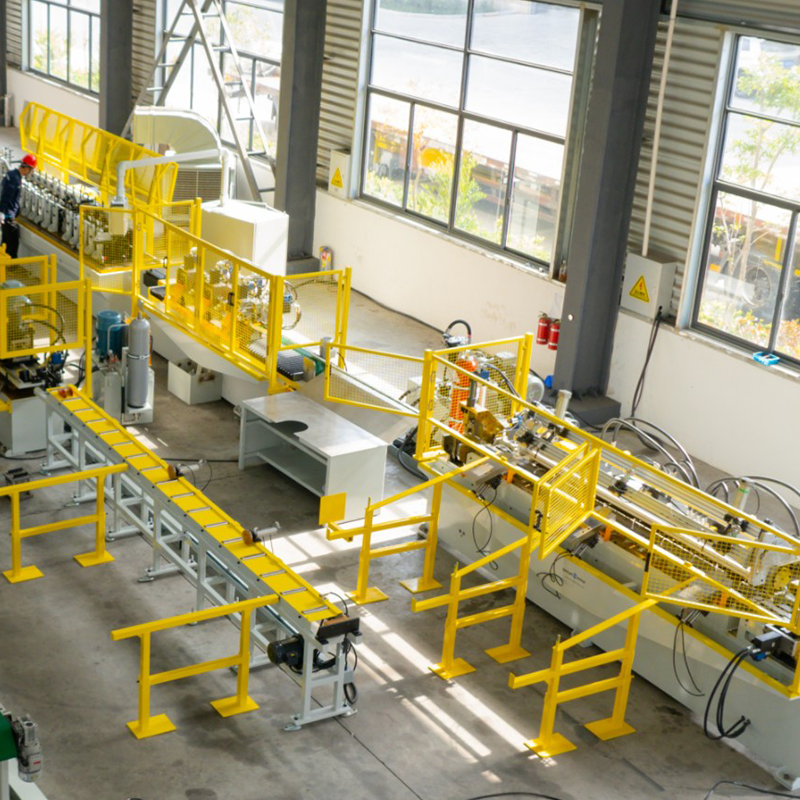

7. ランナウトテーブルとスタッキング

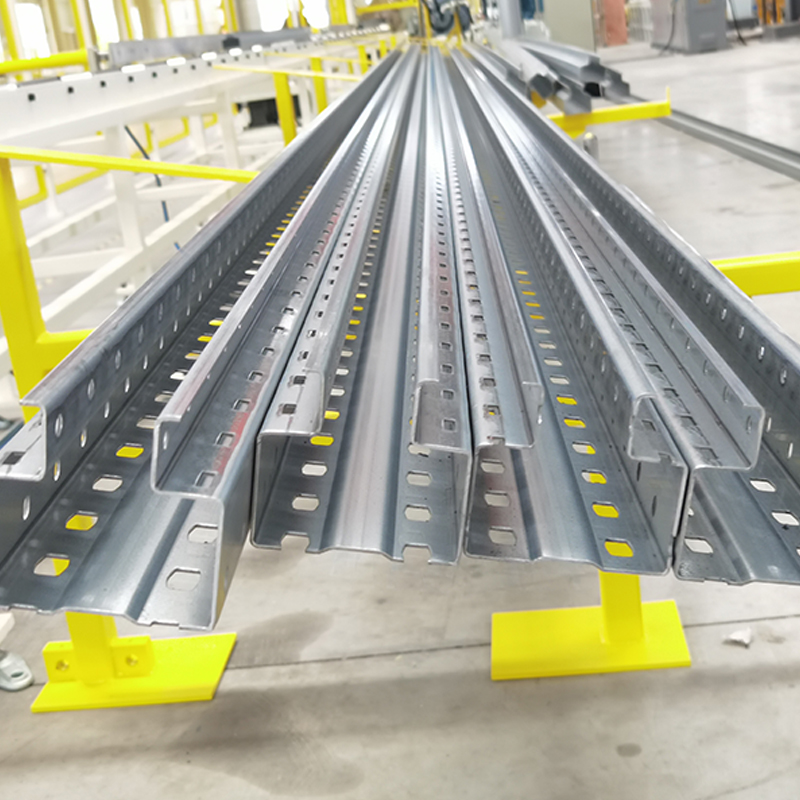

完成したプロファイルはランアウトテーブルに出て、手動または自動スタッキングシステムによって収集されます。屋根パネルと長い構造セクションは、積み重ねや輸送の準備中に表面の傷や輪郭の歪みを避けるために慎重に取り扱う必要があります。

ルーフシートロール成形機の種類とプロファイル

屋根および被覆材部門は、ロール成形技術の最大の最終市場の 1 つです。あ 屋根シートロール成形機 塗装済みまたは亜鉛メッキされた鋼、アルミニウム、または銅のコイルから屋根および壁の被覆プロファイルを製造するように特別に構成されています。これらの機械は、平坦で寸法が一貫しており、12 メートル以上に達する長さにわたって表面欠陥のないパネルを製造する必要があります。この要件により、機械の剛性、ローラーの位置合わせ、マテリアルハンドリングに高い要求が課せられます。

波型屋根シート製造機

波形シート機械は、農業、工業、住宅の屋根に使用される古典的な正弦波プロファイルを生成します。波形パターンは、比較的少数のステーションを必要とする、より単純なロール成形ジオメトリの 1 つであり、これらの機械は屋根葺き機器市場で最も広く生産されており、コスト的に入手しやすいものの 1 つです。標準波形プロファイルは、鋼厚 0.25 mm ～ 0.8 mm、ライン速度 25 ～ 45 m/min で製造されます。

台形/IBRプロファイルマシン

広く使用されている IBR (逆ボックス リブ) や R パネル プロファイルを含む台形屋根プロファイルは、波形シートと比較して優れた耐荷重能力と排水性を提供する平らなパンと角度のあるリブを特徴としています。これらのプロファイルは、ほとんどの市場の商業および産業用屋根の標準です。より複雑な形状には、波形機械よりも多くの成形ステーションが必要であり、設置時にパネルを正しく連結するには正確なリブ形状が重要です。

スタンディングシーム屋根パネル機械

スタンディングシームは、隆起した垂直シームを介してパネルが連結され、露出した留め具が完全に排除される、高品質の建築屋根システムです。スタンディングシームロール成形機は、屋根の上で機械的に縫い合わされる上向きの脚を備えたパネルを製造し、きれいで防水性の接合部を作成します。これらの機械は非常に高い成形精度を必要とし、機械式シームツールが正しく機能するにはシームの形状が正確である必要があり、通常は波形や台形のラインよりも低速で動作します。スタンディングシームラインは多くの場合、次のように設計されています。 ポータブルまたはサイト形成システム 建設現場に輸送し、現場で正確に必要な長さにパネルを製造できるため、現場で切断する必要がなくなり、廃棄物が削減されます。

サンドイッチパネルライン

サンドイッチ パネル ラインは、2 つのロール成形ステーション (外側の表面シート用と内側のライナー用) を組み合わせ、その間にコア射出または積層ステージを配置します。その結果、形成された 2 つの金属スキンの間に断熱フォームまたはミネラルウールのコアが接着された複合パネルが得られます。サンドイッチ パネルは、熱性能と設置速度が優先される冷蔵倉庫、商業建築、工業用建物の外壁で広く使用されています。

金属板ロール成形機で加工される素材

ロール成形機は、材料が冷間曲げに亀裂を生じさせることなく十分な延性を備え、コイル幅全体にわたって一貫した機械的特性を備えている限り、幅広い金属を加工できます。最も一般的に加工される材料は次のとおりです。

• 亜鉛メッキ鋼板（溶融亜鉛メッキおよび電気亜鉛メッキ）： 屋根および構造プロファイルの主要な材料。亜鉛コーティングは腐食から保護します。標準コーティングの範囲は Z100 ～ Z275 g/m² です。屋根用途の厚さは通常 0.25 ～ 1.2 mm です。構造プロファイルでは 1.0 ～ 4.0 mm を使用します。
• 塗装済みスチール (PPGI/PPGL): 工場で片面または両面に有機コーティング (ポリエステル、PVDF、または SMP) が塗布された亜鉛メッキ鋼。塗装済みのコイルは成形後の塗装の必要性を排除し、カラー屋根および建築用被覆材の標準材料です。塗装システムは、ひび割れや剥離を起こすことなく曲げ変形に耐えられる十分な柔軟性を備えていなければなりません。
• アルミニウム: 軽量性と自然耐食性が優先される場合に使用されます。アルミニウム合金 1100、3003、および 5052 は、屋根および外装の用途で一般的です。アルミニウムは、スプリングバック特性が異なるため、スチールに比べてローラーの形状を変更し、ライン速度を下げる必要があります。
• ステンレス鋼: 衛生的、耐薬品性、または腐食性の高い環境に使用されます。ステンレスは成形中に急速に加工硬化するため、同等の厚さの軟鋼よりも多くの成形ステーションとより堅牢な工具が必要になります。
• 銅と亜鉛: 高級建築屋根および外装材に使用されます。これらの材料は柔らかいため、ローラーによる表面の損傷を避けるために慎重な取り扱いが必要です。ローラーの表面仕上げと接触圧力が重要です。
• 高張力鋼（HSS/AHSS）： 強度対重量比が重要となる構造セクションや自動車のプロファイルに使用されることが増えています。高強度鋼は、スプリングバックを管理するために大幅に大きな成形力とより多くのステーションを必要とし、工具の摩耗率は軟鋼よりも高くなります。

ロール成形機を選択する際に評価すべき主な仕様

金属シートロール成形機の購入には多額の設備投資がかかります。以下の仕様を評価することで、機械が現在の生産要件と予見可能な将来のニーズの両方に適合していることが確認されます。

1. 材料の厚さの範囲: 機械の成形能力が、将来の拡張も含め、実行予定の材料ゲージの全範囲をカバーしていることを確認してください。 0.3 ～ 1.0 mm の鋼材に対応する機械を 1.5 mm まで押し込むと、工具やシャフトが損傷する可能性があります。
2. プロファイル幅とストリップ幅の容量: 機械の最大コイル幅と成形幅は、該当する場合はエッジ トリムを考慮して、製品範囲の中で最も広いプロファイルに対応する必要があります。
3. 形成ステーションの数: プロファイルの複雑さと材料の降伏強度に対して十分である必要があります。ステーション数が少なすぎるパワー不足のツーリングでは、スプリングバック、寸法誤差、および表面マーキングが発生します。
4. 回線速度: メートル/分で表されます。速度が速いほどスループットは向上しますが、より堅牢なカットオフ システム、より優れたストリップ制御、およびより正確なコイル供給が必要になります。最小ゲージだけでなく、設計材料の厚さでも定格速度が達成可能であることを確認します。
5. 駆動方式： チェーン駆動スタンドはコスト効率が高く堅牢ですが、個々のサーボ駆動スタンドに比べて速度制御の精度が低くなります。最新の高速でマルチプロファイルのラインでは、各スタンドにサーボ ドライブの使用が増えており、成形パラメータのデジタル制御が可能になっています。
6. 工具の材質と硬度: ロール成形工具は通常、58 ～ 62 HRC に熱処理された D2 または Cr12MoV 工具鋼から作られます。硬度が高いと工具寿命は延びますが、脆性が増加します。正しい仕様は材料の種類と生産量によって異なります。
7. 制御システム: 最新のロール成形ラインでは、HMI タッチスクリーン インターフェイスを備えた PLC ベースの制御、エンコーダを介した長さベースのカットオフ制御、および生産データのログが使用されています。施設の電源規格と利用可能なオペレータのスキル レベルとの互換性を確認してください。
8. アフターサポートとスペアパーツの入手可能性: 工具、ベアリング、シャフト、カットオフブレードは定期的な交換が必要な磨耗品です。メーカーまたはその地域の代理店が重要なスペアパーツを在庫しており、許容可能な応答時間内に技術サポートを提供できることを確認してください。

代替金属成形プロセスに対するロール成形の利点

ロール成形は、成形金属プロファイルの製造において、プレス ブレーキ、押出、スタンピングと競合します。その利点は、特定の運用シナリオで決定的になります。

• 大量生産効率: セットアップが完了すると、ロール成形ラインは最小限の労力で完成したプロファイルを連続的に製造します。ユニットあたりの生産コストは、各部品の個別の処理が必要となるプレス ブレーキ曲げでは匹敵できないほど、量が増えるにつれて急速に減少します。
• プロファイルの長さは無制限: ロールフォーミングでは、コイル供給によってのみ制限される任意の長さのプロファイルが生成されますが、プレスブレーキでは、プレスベッドの長さと処理能力によって制限されます。これは、6 ～ 8 メートルを超えるパネルやセクションを必要とする屋根や構造用途にとって重要です。
• 優れた表面仕上げ: 冷間成形プロセスと制御されたローラー接触により、スタンピングや熱間成形プロセスよりも塗装および研磨済みの表面が良好に保存されるため、ロール成形は仕上げ済みの材料に最適な方法となっています。
• 大規模な一貫した公差: 固定工具の形状により、生産工程全体を通じて同じ断面が生成され、手動のプレス ブレーキ操作では数千個の部品にわたって確実に再現できない寸法の一貫性が実現されます。
• 二次的な操作の統合: パンチング、エンボス加工、ノッチング、カットオフをすべて単一のロール成形ラインに統合できるため、二次処理が不要になり、総生産時間と人件費が削減されます。
